problems has been changed just in numbers for each chapter
Specially CH 1, 2 , 3 , & 4
you can put your question Here
صباح الخير ع الجميع
شباب عندى سؤآل البرنامج حق اللاب من وين احمله ؟؟ < إعذروني هذا اول لاب بحضره اليوم
I want to understand
Good evening
we learnt in in the book the meaning of nodes , meshes , loop …etc
as shown below
http://www.m5zn.com/uploads2/2012/2/18/photo/021812110242yx9pz0hj8sgsdca3j9h8.png
and a sample problem about that as shown
http://www.m5zn.com/uploads2/2012/2/18/photo/02181211024286evc8xcijhixixdt2uu.png
why he noted that there are four essential nodes
the elements are voltage source and Resistor
so why there 4 they must 2 essential nodes and 4 nodes
http://www.m5zn.com/uploads2/2012/2/18/photo/021812110242c96onnckxhcpea5ma.png
^^^
الاسينشيال نود تكون محاطة بثلاثة أو اكثر من مكونات الدائرة
so a,b,c and d are essential nodes
I thought current source are not including
thank you
ياشباب مشكلتي في اختيار الـ Essential nodes
بعض الأحيان يصير طالع من النود 3 اشياء بس مايختارها انها تكون essintial
ياليت توضحون لي الطريقة الصحيحه للإختيار
ومشكورين مقدما
اذا كا في 2 Essential nodes او اكثر بينهم short circuit نعتبرها 1 Essential node
ان شاء الله اكون افدتك
شكرا عبود على شرحك لي
وياليت تساعدني في هالسيركتستز وتعلمني ايش الايسينشل نود اللي فيهم
انا اقول 4 والخامسه رفرنس في الرسمتين صح علي ولالا؟
http://im19.gulfup.com/2012-02-19/132968044271.bmp
http://im19.gulfup.com/2012-02-19/1329680442162.bmp
بالتوفيق جميعا
صح 4 نود
مع الرفرنس القروند ] = 5
برضو كلهم اسينشال نودس لان حولهم 3 عناصر كرنت او فولتج << سورسس >> او مقاومة
^^
الله يعطيك ألف عافيه
تدري وش المشكله الحين
بيصير عندي 4 ايكويشن + اربعه انون
يعني الحل لاكرامر رول بيصير طوووووووووووويييييييييييييل
الله يعين
^
لا طويل ولا شيء انت بس طقطق عليه بياخذ معك بالكثير ربع ساعة
انا حليته وبصراحة اشكرك عالسؤال مالقيت زيه بالكتاب
فيه فكرة انو السورس كرنت الي عاليسار اشارة السالب فوق والبلس تحت يعني النود فولتج بين 25 اوم , 40 & 20 امبير بالسالب
ولانو طلع معك اربع معادلات مع اربع متغيرات 2 من النودز فلوتج الي بالوسط ] + 2 من كاي سي ال للكرنت سورس
احدى معادلات الكرنت سورس تسوي لها طرف يمين وطرف يسار حتى تتخلص من المتغير الرابع

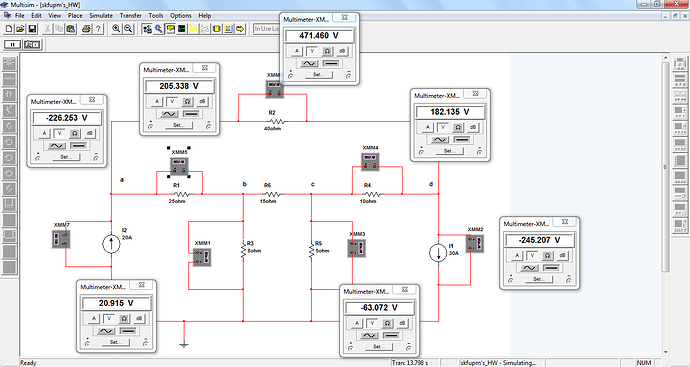

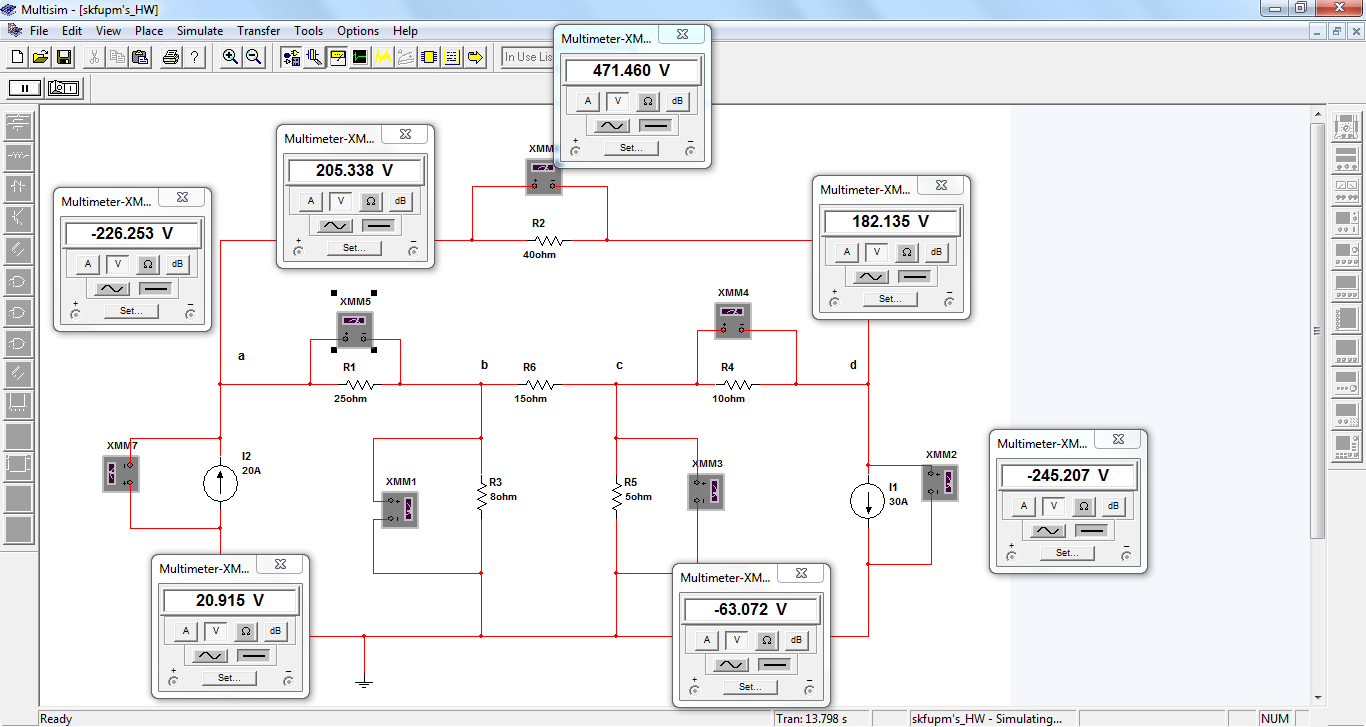

شيكت على حلــي والصورة تحت … + اذا تحتاج مساعدة خبرني
ننتظر مزيد من الاسالة والافكار الجديدة او الي مامرت علينا
ياشباب عندي مشكلة مو جاي افهم السوبر نود كيف اتعامل معها … يومين وانا اقرا فيها وموجاي افهمها
see the up of our thread I have put a link to download it
Super Node Or what called essential nodes
it is a point between three elements
the elements i am talking about are current source , voltage source + resistor]
فاهم وش تعنيه بس السوبر نود اقصد فيها اللي استخدمها اذا كان فيه دبدنت سورس
عزيزي الـSuper Node هي Voltage source يكون بين نودين وسمها Intersecting super node او بين نود والقراوند وبهذي الحاله تكون قيمة النود مساويه لقيمة الـvoltage source مع مراعاة الـpolarity!! والــSuper Mesh هو Current source بين two meashes!!
بالتووفيق
^
يعطيك العافية عالتوضيــح …
مشكوووووووووور …
هالسؤال عقدني …
بس ألحين حليته …
ايسنشال نود…تحس الاسم يروّع : )
مدري ليش أنت شايل همها…
لا تحفظ لها تعريف ولا شي…
فقط طبق kcl عند أي نود…
هذي الفكرة…kcl
^
ماتضمن ربعنا يجيبو دائرة كبيرة يطلب الاسنشال نودز وسوبر ميش ووو الخ كما فيه مثال بداية تشبتر 4
