المادة ee201 سابقا 202 now
الاسئلة في المرفقات
ياليت بالخطوات
HW3-pdf.pdf (146 KB)
طيب ايش الأسئله اللي ما عرفت لها ؟!
up
up
up
السؤال الثالث … كيف اجيب Rth ؟؟
السؤال الاخير…؟؟
السؤال الثالث:
لها اكثر من طريقه واحد الطرق هي
1- تجيب الVth والي هي تساوي الفولتج على ال ab
2- تسوي شورت سيركت على ab وتحسب الكرنت الي يمشي في ab
3- القيمه الي طلعتها في واحد تقسيم القيمه الي طلعتها في 2 = Rth
السؤال الاخير:
1- سو اوبين سيركت للكرنت صورص واحسب vout
2- سو شورت سيركت للفولتج صورص واحسب vout
3- اجمع 1 و 2 ويطلع لك Vout
:-اذا بغيت تتأكد من حلك احسب Vout على طول بدون ماتسوي خطوه 1 و2 وقارنها مع 3 … لازم يكونون نفس القيمه

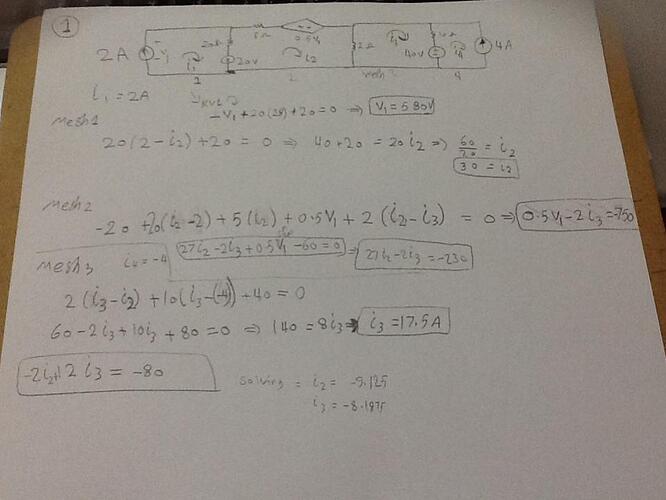

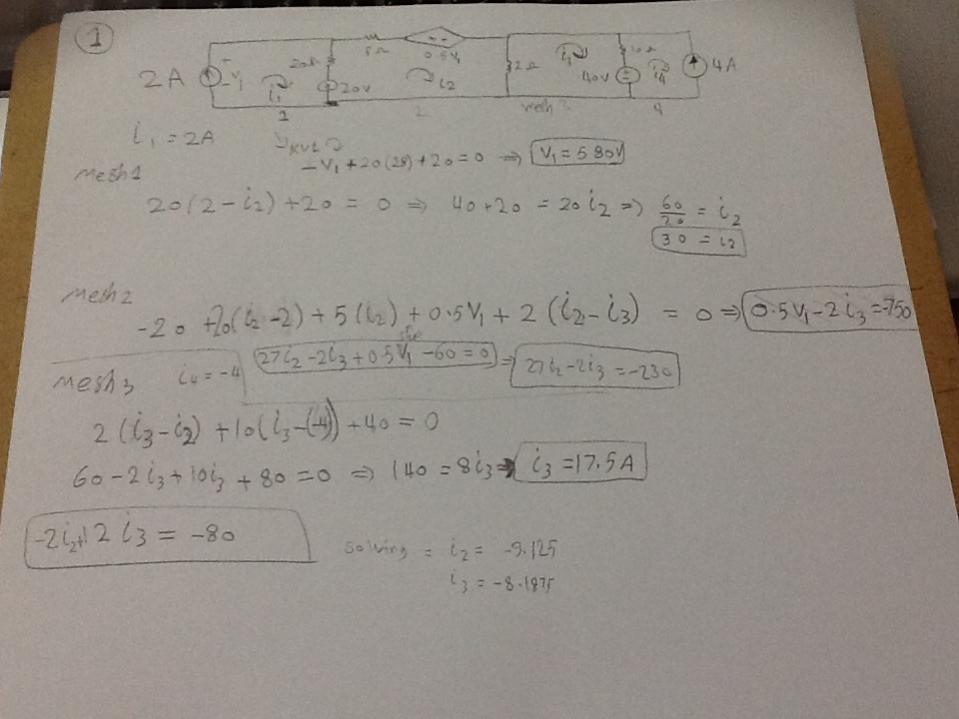

السؤال الاول ، اتوقع حلك غلط ،
طريقه الحل باختصار :
1- سو ميش اناليسيز لميش رقم 2 و 3 ، ماتحتاج 1 و 4 لان القيمه معروفه ، وعوض قيمه 1 و 4 في المعادلتين حقت الميش 2 و 3 وبيصير فيها v1 كمجهول زايد
2- سو كريشوف لوب في ميش 1 مثل اللي سويتيها بس اكتب الـ V1 مع المعادله لا تنساها ،
3- عندك ثلاث معادلا وثلاث مجاهيل ، حلها بتطلع لك قيمه i2 , i3 and V1
الباقي اتوقع سهل ، تقدر تجيب الكورنت اللي يمر في الريزيستر واضربه في قيمه الريسيستر
السؤال الثاني ياجماعة كيف ؟؟؟؟؟؟؟؟
up
مشكلة السؤال الثاني dependent voltage source مدري كيف اتعامل معها ؟
و نفس المشكلة في السؤال الرابع
4 و5 ابي افكار
ما قصرت ووجهك أبيض لكن سؤالي على النقطة رقم 2
أسوي kvl للوب الاول كأنه هو الموجود فقط ( يعني الكرنت الأول فقط ) ولا أسوي نفس طريقة ال mesh (يعني آخذ الكرنت الأول وأطرحه من الثاني) ؟؟؟
ابو خليف
بالنسبة ل kvl تأخذ الكرنت الاول اللي هو (2 امبير) و تطرحة من الثاني (I2)هذا للريسستور (20 اوم )
^
بالنسبه لنقطه رقم ثنين
تسوي KVL عادي
والكورنت سورس احسبه V1
يعني المعادله تصير
-v1 + 20(2-i2) + 20 = 0
ومعليش الاشارات دخلت في بعض ، وماني متاكد من اشارات الكورنت اللي انت فرضتها لكن اتوقع انها نفس اللي كتبتها
بالنسبه لسؤال 4 ، اسهل طريقه واتوقع انها هي الطريقه الوحيده ، اللي هي تسوي فولتج تيست
يعني تحط فولتج سورس وتسميه Vt واوجد قيمه الكورنت اللي يمر في هذا الفولتج
اقسمهم في بعض تطلع لك الـ Rth
اما السؤال الخامس واضح جدا ،
اول شي احذف الكورنت سورس خله اوبن سيركت واوجد الـ Vout
ثمن احذف الفولتج سورس خله شورت سركت واوجد Vout
اجمعهم يطلع لك الناتج
ممكن توضح اللي بالأحمر بالخطوات حست فيها العصر الى الان ماجبتها
اما السؤال الخامس لمن احذف الكرنت سورس هل الفولتج يساوي صفر
^
مافهمت كيف وين احط الفولتيج سورس ؟!
انا سويت سورس ترانسفورميشن لل 50 ma كورينت سورس مع ال1 كيلو اوم ريسيتور
بعدها kvl عشان احسب dependent current souce طلعتلي قيمة ال i x ب 0.1 امبير
السؤال اللي محيرني هل Ix = Isc
تضرب 20 اوم في 2 امبير
والثانية مثلها
