لاحد يفهم غلط ويحسبني بجاوب على الاسئلة … لا انا باليالله احصل اجابات لاسئلتي
لكن ابغى الكل يحط اسئلته هنا لان والله موضوع مثل هذا جدددددا مفيييييييد بعضنا ينبه الاخر ع اشياء غفل عنها …
انا بحط سؤال عالطاير وعندي اسئلة ثانية بعدين بحطها
السؤال هذا بسيط
بشابتر 8

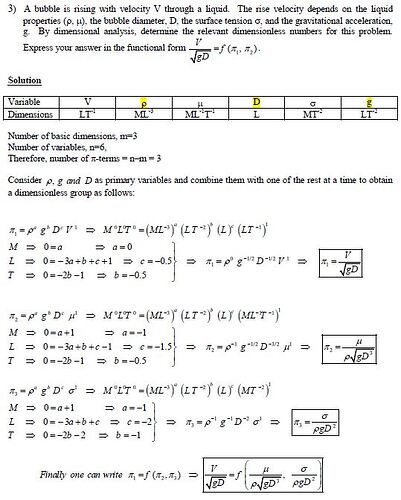

لو فرضنا عندنا سؤال من النوع اللي يقولك determine the relevant dimensionless numbers for this problem.
و الـ variables هي
الـفيلوستي
والدنستي
والدياميتر
والسيرفس تنشن
والقرافتيشنال اكسلريشن
سؤالي بسيط … على اي اساس احدد الـ primary variables ؟
الاسهل من ناحية الوحدات ؟
وليش دايم يختار ثلاث برايمري فاريابلز؟
ماقريت حلك , لكن أتوقع انو صحيح , بما ان النواتج اللي طلعلتك نون دايمينشينال فانت ماشي صح
مو شرط يطلعلك نفس الجواب , وفي كل الأحوال تقدر توصل للفورم اللي تبغاه ,يعني مثلاً انت تتوقع رينولد نمبر فتقدر تضرب مجموعتين ببعض أو تقسمهم على بعض أو حتى تسحب منهم تيرم ويطلعلك رينولد نمبر , أهم شي ان جوابك نون دايمينشنال
***
الـ case1, case2 and case3
وش الفرق بين الثلاث ؟
طبعا كلها تنطبق على التيربلنت فلو فقط
1- الحالة الأولى إذا اعطاك الفلو ريت والدياميتر … وطلب الهيد لوس (مثال 10.3) حل مباشر دارسي اكويشن ومودي تشارت .
2- الحالة الثانية هذي تنقسم لقسمين
أ\- إذا اعطاك الدياميتر والهيدلوس .. وطلب الفلوريت .. بهالحالة تستخدم القانون اللي موجود بالمودي تشارت \(فووق\) \(المودي تشارت راح يعطونا هيا بالاختبار\) ..شوف مثال 10.4
ب\- إذا عطاك الدايميتر وماعطاك الهيدلوس .. وطلب الفلوريت .. بهالحالة راح تستخدم طريقة الحل الموجودة بمثال 10.5 .. تستخدم الإينيرجي إكويشن ويطلع عندك مجهولين وتسوي قس للـ f وتطلع الـ V ومن الـV تطلع Re ،ومن الـRe والـ Ks/D تستخدم المودي تشارت وتطلع f جديدة .. وترجع للأكويشن حقت الانيرجي وتطلع V جديدة .. والـ V الجديدة هذي ترجع تسوي الخطوات اللي قبل شوي لين ماتطلع لك f جديدة ثانية .. غالبا هنا تبدا تثبت قيمة الـ f وتقدر توقف ..
إذا ثبتت قيمة الـ f معناته V هي القيمة الصحيحة … ومنها تطلع Q
3- الحالة الثالثة إذا اعطاك الفلوريت والهيدلوس … وطلب الديامتر … هنا تستخدم قانون الشيخ دارسي… ويصير عندك مجهولين الـ f والـ D … وتسوي قس لقيمة الـ f وتبدا تسوي الجدول الموجود بمثال 10.5
لحد ماتبدا تثبت قيمة الـ f … وبكذا يكون الديامتر الاخير هو الصحيح
***وركز على الـ combined head loss equation
وهي عبارة عن مجموع نوعين من الهيدلوسس
1- هيدلوس بسبب الانحرافات والمنعطفات وإلخ(شوف جدول 10.5)…
قانونها 10.42 صفحة 336
2- هيدلوس بسبب الانبوب نفسه
وقانونها هو نفسه قانون الشيخ دارسي
*** النونراوند كونداكتز سهلة وخفيفة
***وبالنسبة لـ 10.10 هو عبارة عن الكومبايند هيد لوس بس تستخدمه بمسألة يكون فيها pump head loss or turbine head loss (باستخدام جدول، شوف مثال 10.9)
***البارلل بايبز مشروحة فوق .
طبعا ياشباب الرد هذا بدايته كان ثلاث سطور بعدين شرحت اكثر … وبعدين اكثر … واستغليتها مراجعة والحمد لله انتبهت لاشياء كنت فاهمها غللط وتذكرت اشياء كنت ناسيها …((بالعربي لاتحسبون اني كاتب هالكلام كله لسواد عيونكم ))
اتمنى اني وضحت لكم بعض النقاط واعذرني ياهلالي ع التأخير.
ويااااارب عسى مايكون فيه خطأ باللي كتبته
بالتوفييييييييق وبرب ببدا اذاكر 9 و 14 مااااااااااااافتحتهم D:D
طيب يا مشعل ولا يهونون الربع كيف نجيب الهيد لوست كومبونت اللي بصفحه 340 وتحديدا الخطوه الثانيه والتعويضات اللي صارت بالخطوه الخامسه اللي هي الارقام (19.) و(5.) و(1) عارف انها من الجدول بس كيف جت ؟؟تحياتي لك
))
D:D
